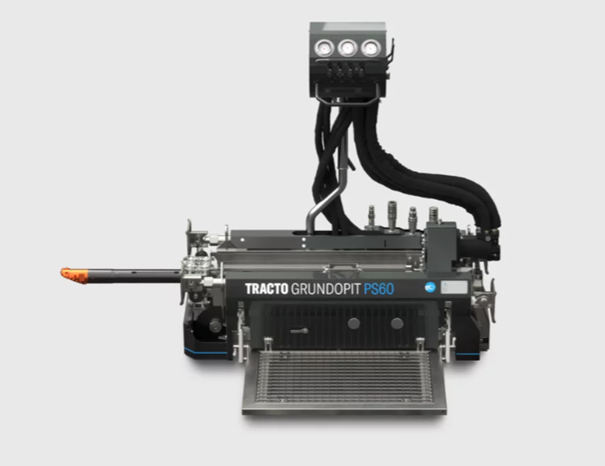

Grundopit PS60 - Micro forage fond de fouille
Le GRUNDOPIT PS60 est un système de forage HDD performant, conçu pour réaliser rapidement des branchements de maison, des passages souterrains et des poses longitudinales jusqu’à 100 m, même dans des terrains difficiles. Avec sa tête de forage dirigée et sa grande flexibilité, il s’adapte parfaitement aux besoins des chantiers les plus exigeants.
Le Forage Polyvalent pour des Raccordements Précis et Fiables
Performance de forage pour des applications variées
• Longueur de forage : Jusqu’à 100 m, idéal pour des projets de grande portée.
• Polyvalence d’application :
• Réalisation de branchements de maison de tout type.
• Passages souterrains pour infrastructures et services publics.
• Poses longitudinales, même sur des terrains complexes.
Flexibilité et précision
• Tête de forage dirigée : Permet un contrôle précis du trajet, offrant une flexibilité le long de tout type de trajectoire.
• Options de lancement :
• Depuis une petite fouille, idéale pour des espaces restreints.
• Directement depuis une cave, permettant des raccordements sans interruption de la maçonnerie.
• Presse-étoupe intégré : Garantit l’étanchéité des maçonneries lors des forages jusque dans les bâtiments, éliminant la nécessité d’un « trou de tête ».
Adapté aux terrains difficiles
Le GRUNDOPIT PS60 est conçu pour exceller dans des sols complexes et des terrains exigeants, garantissant des résultats fiables et une exécution rapide. Sa conception robuste et son système flexible en font un outil idéal pour les environnements variés.
Applications clés
• Raccordements utilitaires : Branchement de maisons pour l’eau, l’électricité ou la fibre optique.
• Travaux souterrains : Installation rapide et précise de passages sous routes, trottoirs et infrastructures existantes.
• Poses longitudinales : Gestion de projets nécessitant des poses de longue distance dans des environnements urbains ou résidentiels.
Pourquoi choisir le GRUNDOPIT PS60 ?
Le GRUNDOPIT PS60 se distingue par sa flexibilité, sa précision et sa facilité d’utilisation. Il offre une solution robuste et polyvalente pour les professionnels cherchant à maximiser la productivité de leurs projets tout en minimisant les perturbations des infrastructures existantes. Sa capacité à s’adapter à des terrains variés, associée à des fonctionnalités innovantes comme le presse-étoupe intégré, en fait un choix incontournable pour des résultats fiables et efficaces.
Spécifications techniques
|
Force de traction et de poussée |
60 kN |
|
Vitesse de translation (hors charge) |
5 m/min |
|
Couple max. de |
1.500 Nm |
|
Vitesse de rotation broche max. |
150 tr/min |
|
Pompe de bentonite HP (non intégrée)** |
40 l/min |
|
Ø tiges de forage |
51 mm |
|
Longueur utile des tiges |
750 mm |
|
Poids des tiges |
6,3 kg |
|
Ø forage pilote |
80 mm |
|
Rayon de forage mini. |
26,5 m |
|
Longueurx largeurx hauteur (position de transport) |
1.375 mm x 620 mm x 880 mm |
|
Longueur x largeur x hauteur (position de travail) |
1.385 mm x 1.100 mm x 1.450 mm |
|
Poids max. |
490 kg |
|
Ø alésage ≤ |
250 mm* |
|
Ø ext. tube ≤ |
200 mm* |
|
Distance ≤ |
80 m* |
|
Quantité d’huile hydraulique nécessaire hors MA09 |
70 l/min |
|
Quantité d’huile hydraulique nécessaire avec MA09 |
100 l/min |
|
Pression huile hydraulique max. nécessaire |
250 bars |
