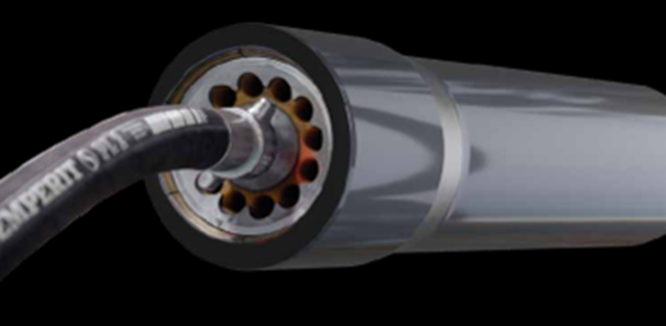

Grundoram - Pousses tubes
Le GRUNDORAM est un système de pousse-tube dynamique à air comprimé conçu pour des applications variées telles que la pose de tubes à fluides, la construction de pipelines ou encore la réalisation de passages souterrains. Avec une énergie de frappe maximale de 40 500 Nm, il assure des performances exceptionnelles même dans les conditions les plus exigeantes.
La Référence pour la Pose de Tubes et Travaux de Forage Sans Tranchée
Polyvalence d’application
Le GRUNDORAM excelle dans de nombreuses configurations, ce qui en fait un outil incontournable pour :
• Pose de tubes en acier sans tranchée : Jusqu’à DN 4 000 pour pipelines et drainages.
• Passages souterrains : Construction rapide et efficace sous routes, rails ou infrastructures existantes.
• Construction d’écrans tubulaires : Idéal pour les travaux de tunnels et la protection des sols.
Fonctions étendues
• Soutien des forages HDD : En cas de difficultés, le GRUNDORAM peut intervenir comme HDD-Assist pour garantir la continuité des travaux.
• Renouvellement dynamique de tuyaux vétustes : Avec les accessoires Cracker appropriés, il permet de remplacer les anciens tuyaux de manière efficace.
• Applications verticales : Pose de fondations, construction de puits ou enfoncement de palplanches.
Deux types de machines pour répondre à vos besoins
1. GRUNDORAM Standard :
• Idéal pour des projets de grande envergure nécessitant une puissance et une portée maximales.
• Convient pour les tubes jusqu’à DN 4 000 et les travaux complexes.
2. Mini GRUNDORAM :
• Conçu pour des espaces restreints ou des projets nécessitant une précision accrue.
• Idéal pour les petits diamètres ou les travaux de proximité.
Applications clés du GRUNDORAM
• Construction de pipelines : Pose rapide et sans tranchée de tubes pour les fluides et les infrastructures essentielles.
• Drainages : Installation précise et durable des systèmes de drainage pour protéger les sols et les infrastructures.
• Passages souterrains : Travaux fiables sous les routes, rails ou bâtiments existants.
• Soutien au forage HDD : Garantit la continuité des projets en cas de blocages ou de conditions difficiles.
• Travaux verticaux : Idéal pour la pose de pieux, la construction de puits et les applications de géotechnique.
Pourquoi choisir le GRUNDORAM ?
Le GRUNDORAM est un outil puissant et polyvalent qui s’adapte à une grande variété de projets, des travaux sans tranchée aux forages horizontaux et verticaux. Sa robustesse, sa capacité à s’intégrer dans des environnements complexes et sa compatibilité avec divers accessoires en font une solution incontournable pour les professionnels exigeants.
Spécifications techniques
VERSION STANDARD
|
DAVID |
ATLAS |
TITAN |
OLYMP |
|
|
Ø de machine |
95 mm |
130 mm |
145 mm |
180 mm |
|
Ø cône arrière |
112 mm |
145 mm |
160 mm |
195 mm |
|
Longueur |
1.490 mm |
1.453 mm |
1.545 mm |
1.690 mm |
|
Poids |
59 kg |
95 kg |
137 kg |
230 kg |
|
Débit d’air |
1,2 m3/min |
2,7 m3/min |
4,0 m3/min |
4,5 m3/min |
|
Cadence |
345 min-1 |
320 min-1 |
310 min-1 |
280 min-1 |
|
Force de frappe |
230 J |
420 J |
800 J |
890 J |
|
à partir de tube |
50 DN |
50 DN |
100 DN |
100 DN |
VERSION MINI
|
MINI-ATLAS |
MINI-OLYMP |
MINI-GIGANT |
|
| Ø de machine | 125 mm | 180 mm | 270 mm |
| Ø cône arrière | 140 mm | 230 mm | 330 mm |
| Longueur | 946 mm | 1.080 mm | 1.230 mm |
| Poids | 60 kg | 175 kg | 460 kg |
| Débit d’air | 1,7 m3/min | 3,5 m3/min | 10,0 m3/min |
| Cadence | 580 min-1 | 500 min-1 | 430 min-1 |
| Force de frappe | 180 J | 720 J | 2.000 J |
| à partir de tube | 50 DN | 100 DN | 200 DN |
